فشارسنج شارهها (مانومتر): در قسمت قبل یادگرفتیم که چگونه فشار هوای محیط اطراف رو اندازه بگیریم. حالا اگر در یک مخزن مقدار گاز داشته باشیم و بخواهیم فشار آن را اندازه بگیریم، چطوری میشه این کار رو انجام داد؟ برای اینکار از وسیلهای به نام مانومتر استفاده میکنیم.
ساحتار مانومتر به این صورت است که از یک لولهی U شکل که حاوی مایعی (مثلاً جیوه) است
استفاده میکنیم -شکل مقابل.

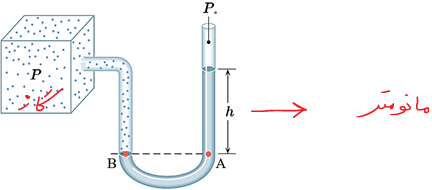

مخزنی که گاز داخل آن قرار دارد را به یکی از شاخههای لوله U شکل وصل میکنیم (انتهای شاخهی دیگر باز است). ممکن است یکی از این دو حالت پیش بیاید:
حالت الف) فشار شاره بیشتر از فشار جو باشد\(P > P_{0}\):
\(P_{A} = P_{B} \rightarrow P = \rho gh + P_{0}\)
حالت ب) فشار شاره کمتر از فشار جو باشد\(P < P_{0}\):
\[P_{M} = P_{N} \rightarrow P + \rho gh = P_{0}\]
? فشار پیمانهای چیست: به اختلاف فشار شاره و فشار جو گفته میشود
\[P_{g} = P - P_{0}\]
- اگر فشار شاره از فشار جو بیشتر باشد، فشار پیمانهای مثبت است.
- اگر فشار شاره از فشار جو کمتر باشد، فشار پیمانهای منفی است.

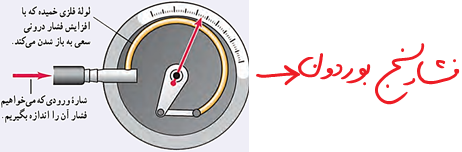

- از فشارسنج بوردون برای اندازهگیری فشار شاره در مخزن و باد لاستیک استفاده میشود. در اصل فشارسنج بوردون فشار پیمانهای اندازه میگیرد.
وسایل لازم:
قیف-پوسته کشسان-سطل پر از آب- لوله-Uشکل- شیلنگ شفاف حاوی آب رنگ شده
شرح آزمایش

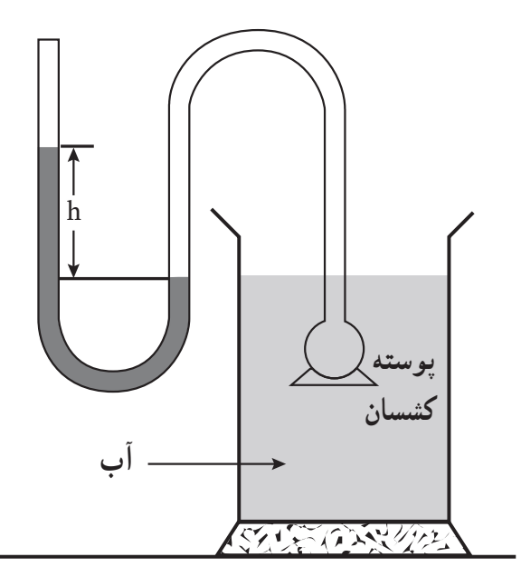

1- انتهای قیف را مانند شکل به یک لولهی را U شکل وصل میکنیم.
2- در لولهی U شکل مقدار آب رنگ شده بریزید.
3ـ پوستهی کشسان را بصورت کشیده به دهانهی قیف میکشیم.
٤ـ قیف را مانند شکل داخل سطل آب قرار میدهیم.
-حالا میتوانیم قیف را در عمقهای مختلف قرار دهیم و وضعیت ارتفاع آب رنگی را بررسی کنیم.
- جهت قرارگیری قیف را عوض کنیم (در ارتفاع یکسان).
