بررسی لوله های U شکل-۱

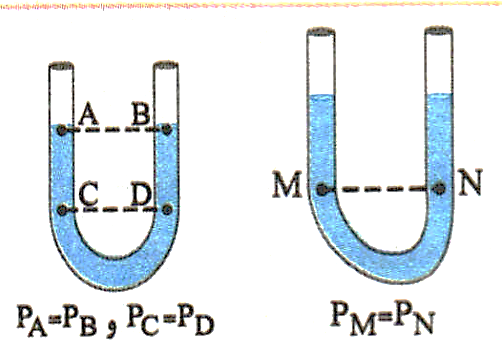

اغراق نیست اگر بگوییم که مسائل مربوط به لوله‌های U شکل همیشه بخش جدایی ناپذیر از مباحث فشار بوده است. اساس حل سؤالات لوله‌های U شکل پیدا کردن نقاط هم‌تراز در دو شاخه‌ی لوله است. مثلاً در شکل زیر تمام نقاط داده شده هم‌فشار است.

اگر لوله‌ی U شکل شامل چند مایع مختلف باشد، در این حالت برای پیدا کردن نقاط هم‌تراز

اول مرز مشترک دو مایع را پیدا کرده و از آنجا خطی افقی تا لوله‌ی مقابل رسم می‌کنیم.

باید دقت کنیم اگر از نقطه‌ی مورد نظر تا نقطه‌ی مقابل از داخل لوله حرکت کردیم نباید جنس مایع

تغییر کند..

مثلاً در شکل مقابل نقاط C و D نقاط هم‌ترازند در حالی که نقاط A و B

اگر چه روی یک خط هستند اما هم‌تراز نیستند چون اگر از نقطه‌ی A به

نقطه‌ی B از داخل لوله شنا! کنیم، جنس مایع عوض میشه.

• در لوله‌ی U شکل، مایعی که بالاتره، چگالی کمتری داره.

چند نکته‌ی مهم:

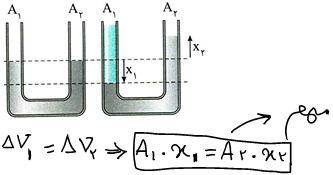

• الف) در یک لوله‌ی U شکل اگر مایع در یکی از شاخه‌ها را اضافه کنیم، مایع اولیه‌ی آن شاخه
• (اینجا شاخه سمت چپ) پایین رفته و به همان حجم مایع در شاخه دیگر بالا می‌آید:

•

• ب) شرط هم‌تراز بودن نقاط در یک لوله‌ی U شکل دو تا است:
• اول: روی یک خط قرار داشته باشند.
• دوم: اگر از هر کدام به به سمت دیگری رفتیم، نباید جنس مایع تغییر کند.
